Программный продукт РеВерсия®

Российское программное обеспечение компании ТЕСИС, разработанное для решения задач обратного проектирования CAD-модели (реверс-инжиниринга)

Назначение и возможности

Программный продукт РеВерсия® представляет собой комплексный набор инструментов, разработанных специально для обработки данных 3D-сканирования, включая облака точек и полигональные сетки.

Инструменты РеВерсия® - это спектр функциональных возможностей, включающих инструменты для работы с облаками точек, модификации и улучшений сеточной топологии, а также диагностики и решения типичных проблем, связанных с полигональными и параметрическими моделями.

Также РеВерсия® предлагает передовые инструменты для создания параметрических поверхностей и параметрических SOLID-моделей.

Автоматическая параметризация полигональных сеток реализована с помощью встроенного в РеВерсию инструмента “Авто Реверс” для параметризации всей сетки или её фрагмента.

В зависимости от качества исходной сетки, полученная модель будет представлена NURBS-патчами и/или аналитической геометрией (Плоскости, Цилиндры, Сферы, Конусы, Экструзии, Тела вращения, Торы и т.д.).

В продукте реализован инструмент ручной подгонки параметрических поверхностей NURBS-типа и аналитического типа к полигональной сетке.

Поддерживается множество цифровых форматов представления модели:

  • Облако точек: TXT, XYZ, CSV, ASC, TZR, TPR, QIF
  • Полигональные модели: STL, PLY, AMF, 3MF, QIF, INP
  • Параметрическая модель: STEP (v242, v214, v204), IGES, VDA-FS, QIF

Этапы обработки результатов трехмерного сканирования

Облако точек после шумоподавления и оптимизации

Полигональная сетка после меширования облака точек

Полигональная сетка после Ремешинга и Сегментации

Лицензируемые функции и стоимость

В зависимости от потребностей пользователя, доступны четыре вида лицензирования программного продукта РеВерсия®:

Просмотровщик

Лицензия позволяет:

  • Импортировать и просматривать поддерживаемые форматы облака точек
  • Импортировать и просматривать поддерживаемые сеточные (полигональные) форматы
  • Импортировать и просматривать поддерживаемые параметрические CAD форматы
  • Позволяет выполнять совмещение (регистрация) между облачными сегментами
  • Позволяет выполнять совмещения (регистрация) между полигональными сегментами
  • Просмотр форматов не предполагает возможности модификации топологии/сохранения/пересохранения.

Облачное моделирование

Включает в себя:

  • Импорт поддерживаемых форматов облака точек
  • Модификация облака точек
  • Операции с нормалями точек
  • Экспорт в поддерживаемые форматы облака точек
Данный набор инструментов позволит пользователю импортировать облачные форматы, проводить с облаками точек базовые операции для последующей обработки.

Полигональное моделирование

включает в себя функционал “Облачного моделирования”, и дополнительно позволяет выполнять:

  • Импорт свободных сеточных (полигональных) форматов
  • Построение сетки на основе облака точек (Меширование облака точек)
  • Графический анализ кривизн полигональной сетки
  • Диагностика/исправление дефектов сетки
  • Модификация и топологические операции (Упрощение, Сглаживание, Ремешинг, Сегментация, Локальные выравнивания и т.д.)
  • Ручное редактирование
  • Сшивка сеток
  • Операции с нормалями полигональной сетки
  • Экспорт свободных сеточных форматов
Этот набор инструментов позволяет импортировать полигональные форматы, выполнять меширование облака точек, проводить основные операции сеточного моделирования, модифицировать и оптимизировать сеточную топологию.

Параметризация

включает в себя функционал “Полигонального моделирования”, а также:

  • Импорт поддерживаемых параметрических форматов
  • Диагностика/исправление типичных параметрических дефектов
  • Сшивка параметрических поверхностей
  • Создание и перестроение параметрических ребер и граней
  • “Авто Реверс” - автоматическая параметризация на основе полигональной сетки
  • “Подогнать Поверхность” - подгонка (фитинг) параметрических поверхностей к полигональной сетке
  • Экспорт в поддерживаемые параметрические форматы
Этот набор инструментов позволяет создать параметрическую модель, которую можно импортировать в CAD-системы для дальнейшего обратного проектирования или в слайсер - программное обеспечение для 3D-принтера с целью производства физической копии.

Стоимость программного продукта РеВерсия® зависит от выбранных опций, срока техподдержки и числа рабочих мест. Для подбора необходимых опций лицензирования и расчета стоимости с учетом потребности вашего предприятия, пожалуйста, заполните форму внизу страницы. После заполнения вами формы обратной связи, для уточнения стоимости и согласования порядка приобретения ПО «РеВерсия®» с вами свяжется представитель компании ТЕСИС

Отправить запрос

Опытная эксплуатация и обучение

Мы предлагаем предприятиям возможность ознакомиться с программным продуктом РеВерсия® через вводное обучение и предоставление доступа к нему на ограниченный период времени.
Если Вы хотите протестировать ПО, пожалуйста, заполните форму ниже.

Документация и техническая поддержка

Документация программного продукта РеВерсия® доступна по запросу (форма запроса внизу страницы).
Техническая поддержка позволяет:
  • обновлять версию программы после выхода релиза
  • обращаться за помощью к специалистам техподдержки
  • получать доступ к расширенному набору полезных материалов на этом сайте
Вы можете скачать следующие файлы:

РеВерсия. Руководство пользователя , pdf: 3708КБ
РеВерсия. Установка и лицензирование, pdf: 750КБ

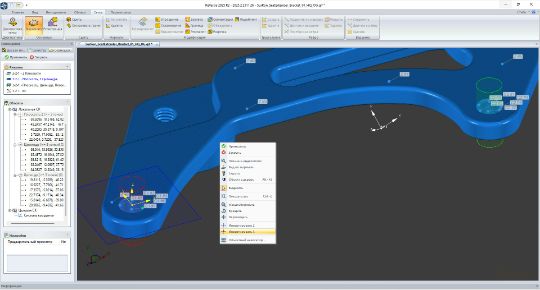

Интерфейс программы

Адаптивный ремешинг. Исходная сетка

Адаптивный ремешинг. После ремешинга

Облако точек до удаления выбросов
Облако точек после удаления выбросов
Диагностика полигональной сетки – Открытые контуры, Перекрытия, Пересечения и пр.
Автореверс на основе полигональной модели - предпросмотр границ NURBS-патчей
Параметрическая SOLID-модель после операции Авто Реверса

О разработчике

Компания ТЕСИС создана в 1994 году и в настоящий момент является одним из ведущих российских разработчиков и поставщиков инженерных решений для промышленных предприятий, исследовательских организаций и вузов.

Мы предлагаем комплексные решения по современному оснащению и автоматизации конструкторских, расчетных и технологических подразделений во всех отраслях промышленности и услуги по инженерному консалтингу.
